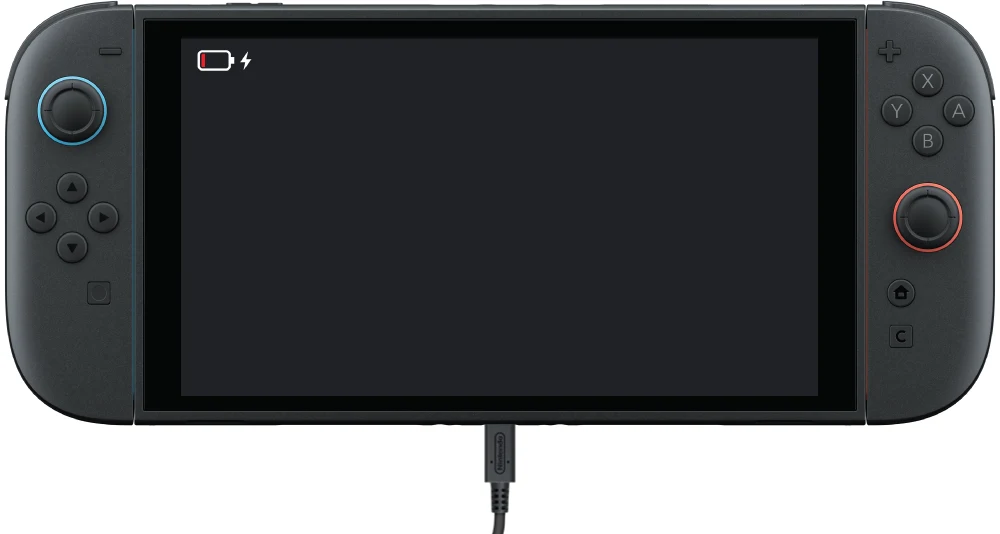

Dlaczego konsola "nie wstaje"? Układ M92T36
Nintendo Switch wykorzystuje zaawansowany protokół komunikacji i negocjacji napięcia (USB-C Power Delivery). Głównym kontrolerem odpowiedzialnym za zarządzanie liniami zasilania oraz bezpieczne przełączanie napięć (z 5V na 15V w Docku) jest dedykowany układ scalony M92T36. To on jest mózgiem, który chroni konsolę.
Tanie ładowarki sieciowe od telefonów, podejrzane kable z marketu lub niecertyfikowane stacje dokujące (mini-docki) wywołują groźne zjawisko: mikroskok napięcia (Voltage Spike). W efekcie układ M92 ulega trwałemu przebiciu do masy, odcinając zasilanie konsoli. Ekran pozostaje czarny, a twardy reset (przycisk Power trzymany 15 sekund) nie działa.
Dlaczego nie ma obrazu na telewizorze? Układ P13USB
Czasem konsola ładuje się normalnie, ale po wstawieniu jej do oryginalnego Docka, telewizor wypluwa komunikat "Brak sygnału" lub zielona dioda na stacji miga na ułamek sekundy i gaśnie. Oznacza to najprawdopodobniej zwarcie na małym układzie P13USB (marki Pericom).
Switch nie posiada złącza HDMI. Obraz "wypychany" jest przez port USB-C. Układ P13USB przełącza tory wideo z procesora konsoli wprost do portu. Wystarczy lekko wykrzywiony pin w gnieździe lub silne wyładowanie elektrostatyczne ze starego telewizora (po kablu HDMI), by trwale "usmażyć" ten precyzyjny chip.
Ostrzeżenie: Dlaczego samodzielna wymiana USB-C kończy się dramatem?
Wielu użytkowników ogląda filmy na YouTube i próbuje samodzielnie wylutować gniazdo ładowania zwykłą lutownicą. Co kończy się najczęściej wizytą w naszym serwisie z jeszcze gorszymi usterkami?
- Wyrwane pady lutownicze: Wyciąganie portu "na siłę" niszczy laminat i miedziane ścieżki. Taka naprawa jest żmudna i znacznie droższa.
- Przegrzanie płyty głównej (Hot-Air): Nieumiejętne posługiwanie się gorącym powietrzem topi cynę pod sąsiednimi, sprawnymi układami wideo.
- Zwarcia pinów pod portem: Gniazdo USB-C w Switchu ma dwa rzędy małych pinów - te "spodnie" są bardzo trudne do wlutowania bez profesjonalnego mikroskopu i chemii.
Tabela Diagnostyczna - wyceń swoją usterkę
| Opis problemu i zachowanie konsoli | Diagnoza technika | Co należy wymienić w serwisie? |
|---|---|---|
| Port jest luźny, przerywa, Switch ładuje tylko po dociśnięciu kabla | Wyłamanie / zwarcie pinów portu USB-C | Wymiana portu (od 300 zł) |
| Czarny ekran, konsola to "cegła", 0.00A na mierniku prądu | Zablokowane zasilanie (Brak negocjacji PD) | Wymiana układu M92T36 (od 350 zł) |
| Brak obrazu na TV, konsola działa tylko w dłoniach, mruganie diody docka | Uszkodzone filtry EMI lub sam układ wideo | Wymiana chipu P13USB (od 350 zł) |
| Komunikat o błędzie "Error Code: 2101-0001" po włączeniu | Poważne zwarcie na płycie głównej | Diagnoza całej sekcji ładowania |
Nie spisuj konsoli na straty – Naprawimy płytę główną

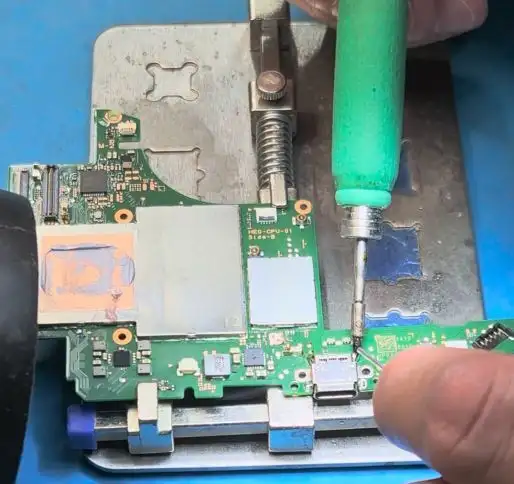

Wymieniamy uszkodzone gniazda USB-C oraz spalone układy zasilania na nowe, oryginalne podzespoły pod cyfrowym mikroskopem. Zapewniamy profesjonalny montaż BGA i udzielamy pisemnej gwarancji na naszą pracę.
