Wymiana portu USB-C Switch samemu? Ostrzegamy, co może pójść nie tak

4 najczęstsze katastrofy na stole serwisowym

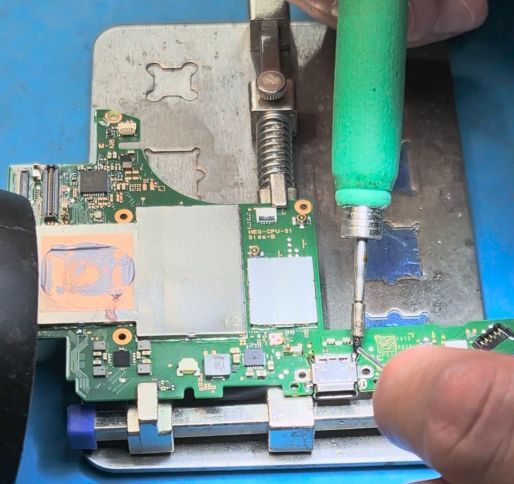

Wymiana gniazda ładowania w konsoli Nintendo to nie jest zwykłe lutowanie kabelków. To montaż powierzchniowy gęsto upakowanego złącza, do którego nie wystarczy podstawowa lutownica transformatorowa.

• Katastrofa nr 1: Zerwanie pól lutowniczych (Padów)

  To absolutnie najczęstszy i najgorszy błąd. Majsterkowicz próbuje "wyszarpać" stary port lub podważyć go, gdy cyna fabryczna jeszcze w pełni nie upłynniła się. Efekt? Port wychodzi, ale razem z nim wyrwane zostają miedziane pola lutownicze (pady) z płyty głównej.

  Dla konsoli to tragedia. Nie da się "po prostu" wlutować nowego portu, bo brakuje punktów styku. Wymaga to od nas żmudnej rekonstrukcji zerwanych ścieżek pod mikroskopem, "drapania" laminatu i lutowania cienkich jak włos drucików. Taka naprawa jest wielokrotnie droższa.

• Katastrofa nr 2: "Ugotowanie" sąsiednich układów płyty

  Wielu użytkowników używa taniej stacji hot-air (na gorące powietrze) bez odpowiedniej kontroli temperatury i precyzji pęsety. Płyta główna Switcha jest niezwykle wrażliwa, a tuż obok portu USB-C znajdują się kluczowe układy, takie jak:

  • Układ P13USB - zarządza obrazem przesyłanym na TV.
  • Układ M92T36 - główny kontroler zasilania i ładowania.

  Zbyt wysoka temperatura lub zły kąt nadmuchu topi kulki cyny pod tymi układami, tworząc permanentne zwarcia. Konsola trafia do nas jako w pełni "martwa".

• Katastrofa nr 3: Próba naprawy "zwykłą" lutownicą

  Port USB-C w Switchu jest montowany powierzchniowo i ma piny sygnałowe ukryte pod spodem swojej obudowy, a do tego cztery masywne punkty mocujące go do samej płyty. Nie da się tego poprawnie wylutować zwykłą lutownicą kolbową. Próba grzania kończy się stopieniem plastiku we wnętrzu portu i zwęgleniem topnika na płycie.

• Katastrofa nr 4: Niewidoczne zwarcia i "zimne luty"

  Nawet jeśli nowa część siądzie na miejscu, zaczyna się inspekcja. Bardzo często piny pod portem ulegają zwarciu (są zalane cyną) lub powstają tzw. "zimne luty" (brak styku z płytą). Konsola po złożeniu nie ładuje baterii lub odrzuca stację dokującą. Bez profesjonalnego mikroskopu stereoskopowego nie znajdziesz przyczyny błędu.

FAQ: Pytania o samodzielną naprawę

• P: Na YouTube to było 15 minut roboty! Oszukują?

  O: Filmy instruktażowe są bardzo często edytowane. Nie pokazują żmudnego czyszczenia padów z twardej, zapieczonej żywicy ani walki z lutem bezołowiowym, który fabrycznie nakłada Nintendo. Widzisz idealny scenariusz w wykonaniu eksperta, który wykonywał ten zabieg setki razy.

• P: Próbowałem wyrwać stary port i zerwałem pady. Czy sprzęt to szrot?

  O: W większości przypadków płytę da się uratować. Wyślij sprzęt do nas na regenerację ścieżek sygnałowych. Zastrzegamy jednak, że mikro-rekonstrukcja pada wyceniana jest wyżej niż zwykła wymiana złącza, ale to wciąż znacznie tańsza opcja niż zakup nowej konsoli.

• P: Jakiego sprzętu w ogóle do tego trzeba?

  O: Absolutne minimum to: stacja hot-air, preheater (podgrzewacz) do płyt głównych, mikroskop serwisowy, plecionka miedziana, flux (topnik w żelu), stop lutowniczy ołowiany i pęsety z tytanu. Koszt samych narzędzi znacznie przewyższa naszą usługę jednorazowej wymiany w serwisie.
